车载卫星通信系统产品


TracStar's iMVS1500 Antenna System







TracStar1500车载卫星系统





TracStar1500卫星通信天线系统

Tracstar1200

产品描述

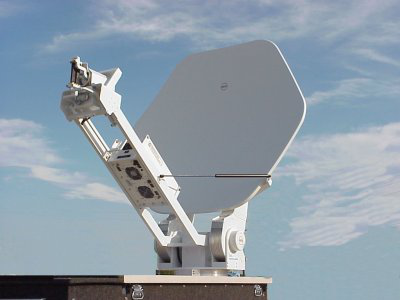

TracStar1500车载卫星通信天线







TracStar1500车载天线系列产品是一种用于车载的Ku band卫星通信双向天线,其主要组成包括碳纤维复合材料反射面及馈源、俯仰-方位座架转台及全自动的寻星天线控制器。

主要有1.2TracStar1200车载卫星通信天线1.5TracStar1500车载卫星通信天线1.8TracStar1800车载卫星通信天线三种规格。该车载天线系统具有重量轻、使用方便、结实耐用的特点。

技术特点

[采用碳纤维及铝合金结构]

· 反射面精度高

· 反射面强度高

· 整机重量轻

· 提高了装车性能

[电气性能设计]

· 低旁瓣

· 交叉极化隔离性

· 高的天线效率

[结构设计]

· 较低的收藏高度

· 便捷的装车方式

· 准确的收展位置

[自动控制设计]

· 自动寻星

· 自动收展

· 高跟踪接收机

天线电气性能指标:

发射频率(GHz13.75—14.5

接收频率(GHz10.95—12.75

发射增益(dB45.9 14.25 GHz

接收增益(dB44.25 11.85 GHz

方向图发射端口波束宽度(°0.90 -3 dB

1.89 -15 dB

交叉极化隔离(dB≥38 轴向点

≥35 1dB

天线机械性能指标

收藏高度(m0.46

运动范围(°±170 方位

10 — 90 俯仰

±95 极化

运动速度(°/s0.2 — 2 方位

0.2 — 2 俯仰

0.2 — 2 极化

重量(kg125

环境适应性指标:

工作温度(-25—60 特殊地区可满足-35—70

工作湿度 0%—

贮存温度(-40—70

贮存湿度 0%—

抗雨性(cm/h≥10

工作抗风性(km/h≥72

贮存抗风性(km/h≥128

≥192 收藏状态

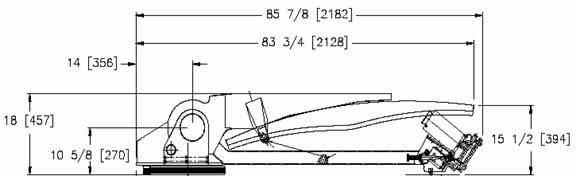

产品外形尺寸:

产品应用

TracStar车载天线已形成各种口径的系列化产品,在海军、总后、武警、二炮、广电总局、地震局、中国移动等多家单位得到应用,获得广泛的好评。
