TracStar Satellite Systems

專注於行動衛星天線的研究發展,成為全球第一家提供可雙向傳輸高速網路資訊的天線製造商。

發展迄今,以其不斷突破創新的衛星通訊研發技術與實力,已不僅是車用衛星影音娛樂系統的開發廠商,同時也是行動交通工具的通訊系統解決方案提供者。

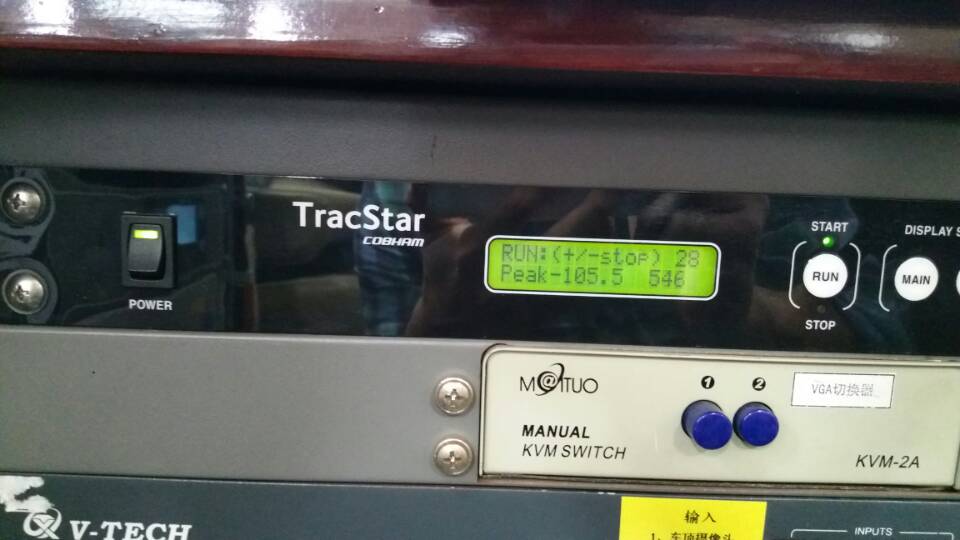

TracStar 动载卫星通信系统



 Tracstar  CDM-570/570L/600L





 CDM-570 CDM-570L 非常适宜于优化卫星通信,其设计满足低成本终端的需求,为传统的上/下变频器提供了70/140MHz 的接口,或者为低噪声频段变换器(LNB)和频段上变频器(BUC)提供L 波段接口。
    调制解调器包括同步的EIA-530/-442 V.35 EIA-232 G.703 接口。此外,可选的IP 模块提供针对LAN 以及网络应用的10/100 Base-T 以太网接口。
    其构架采用固件(Firmware)方式并基于现场可编程门阵列(FPGA),通过串口或前面板USB 端口可以方便地升级内部闪存。调制解调器以1RU 的结构形式提供了出色的灵活性和成本效益。



特征:

CDM-5705090 100180 MHz 的中频范围
  CDM-570L9501950 MHz 的中频范围
• 快速捕获解调器(± 32 kHz 捕获范围,64kbps1/2 QPSK:平均150 ms
• 调制方式:BPSKQPSKOQPSK8-PSK8-QAM16-QAM
• 数据速率范围:2.4 kbps5 Mbps(25Mbps可选)
• 前向纠错方式(FEC)选项包括:Turbo 乘积码、 维特比(Viterbi)、RS TCM
• 自动上行链路功率控制(AUPC
• 嵌入式远端监控(EDMAC
• 非对称环路定时
• 内置1:1 冗余控制器(数据采用Y 型电缆,中频、射频采用简单且便宜的外部模块)
CDM-570 采用FSK 方式与CSAT-5060 KST-2000A 进行通信
CDM-570L 采用LNB BUC
CDM-570LBUC10 MHz 参考和 FSK 通信方式并可选BUC 电源
CDM-570LLNB 电源和10 MHz 参考
• 向后兼容CDM-500/CDM-550CDM-550T CDM-600 以及CDM-600LCDM-625
• 与SDM-300ASDM-300L3 具有互操作性
• 采用Web 浏览器、SNMP 以及Telnet 协议的以太网测控接口
IP 模块选项
Vipersat 管理系统(VMS
• 可提供1:1 1:10 冗余切换开关



性能提升
可以方便地提高调制解调器性能。利用从EFData 购买的FAST 存取码可现场快速增加更多功能。只需在前面板上输入存取码,即可激活这些新的特性。
TURBO 乘积码
CDM-570 提供所有传统的FEC 方法,同时增加了可选的Turbo 乘积码(TPC)。与采用RS 链接码的 Viterbi 算法相比,TPC 前向纠错技术具有明显的性能提升。TPC 在提高编码增益的同时降低了解码延时,并明显节约了带宽。
依据调制方式的不同, 编码率范围介于5/16 0.95 之间。
EDMAC 操作
CDM-570 的一项特殊功能就是可以利用EF Data 专有的开销信道对卫星链路的远端进行监控。这种帧结构模型被称为嵌入式远端监控(EDMAC)。用户数据被打包成帧,并增加额外的位来传送控制、状态以及自动上行链路功率控制信息。这一过程对用户是完全透明的。
遥控
操作者可以从前面板或通过远程监控端口来配置和监测调制解调器。调制解调器中可以储存有十组完整的配置信息。事件日志在非易失RAM 中储存警报和状态信息,而链路统计日志则储存着链接性能(Eb/No AIPC 性能),用于服务质量(QoS)报告。
除了传统的串行监控端口之外,CDM-570 还提供一个10/100 Base T 以太网端口用于管理功能。此端口集成了Web 服务器(HTTP)、SNMP 代理和Telnet 功能。
IP 模块和VIPERSAT 网络的VMS 功能
CDM-570 选配IP 模块之后,即可提供高级功能,最大化IP 网络中卫星链路的效率。有IP 模块的CDM-570 调制解调器可选择与Vipersat 管理系统(VMS)集成,以提供专门针对卫星网络设计的全自动网络和容量管理工具。












TracStar450M 用途 军用车载卫星通信、政府应急通信、企事业机构移动通信、安全部门紧急通信;可以装载在火车、滑艇、豪华轿车、娱乐车和 SUV。TracStar450M 系列天线安全、可靠、和基于IP数据的高速通信,可使用户可以在任何地方、任何时间使用它。业务范围包括:高达2Mbps的保密数据通信,高速Internet 存取,VoIP通信,电信会议,广域网扩展,视频广播等。


军用车载卫星通信、政府应急通信、企事业机构移动通信、安全部门紧急通信;可以装载在火车、滑艇、豪华轿车、娱乐车和 SUV。TracStar920M 系列天线安全、可靠、和基于IP数据的高速通信,可使用户可以在任何地方、任何时间使用它。业务范围包括:高达4Mbps的保密数据通信,高速Internet 存取,VoIP通信,电信会议,广域网扩展,视频广播等。 TracStar iMVS920M天线系统IMVS从TracStar系列跟踪单个卫星同时安装在任何车辆行驶在任何道路条件。用户拥有自由和灵活性,在任何地方快速移动随时在道路上使用的通信终端,兼容Internet / Intranet。
