TracStar900

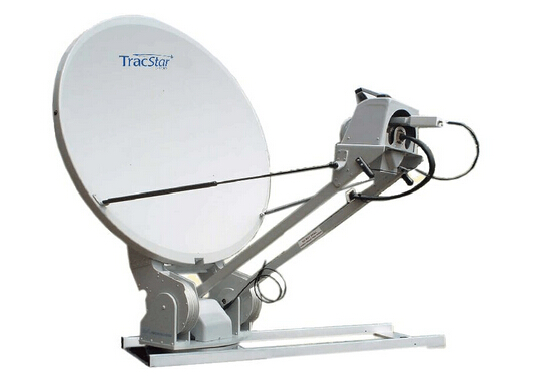

TracStar900一键对星静中通车载通信天线












产品名称:

· TracStar900车载卫星通信天线

型号:

TracStar900



产品描述

A、应用
 实时新闻采集
 战场军事通信、移动指挥
 反恐应急通信保障
 灾害现场应急移动通信保障
 比赛现场实况转播


B、特点
 满足CCIR580 and INTELSAT的要求
 高强度
碳纤维材料,重量轻、强度高
 自动展开/收藏
一键自动完成定位、展开、捕获卫星
2分钟自动完成定位、展开、跟踪卫星
 自动跟踪精度优于1/10接收半功率波束宽度
 提供自动、电动、手动三种控制模式


C、组成
 天线控制系统;
 信标接收机;
 电子罗盘
 方位-俯仰型转台
 波导馈线及高频旋转关节

技术参数

0.9米碳纤维天线

Ku-接收

Ku-发射

频率范围

10.95-12.75GHz

13.75-14.5GHz

增益(dBi

39.55f=12.5GHz

40.34f=14.25GHz

极化

线极化

电压驻波比

1.25:1

插入损耗

0.25dB

0.2dB

接口型式

WR75

副瓣包络dBi

CCIR.580-4

交叉极化隔离度(轴向)

35dB

机械性能



天线型式

 方位-俯仰型转台

有效口径

0.9

方位范围

360°

俯仰范围

10-90°

反射体材料

碳纤维

拉杆箱尺寸

长:670mm  宽:510mm  高:350mm

重量

毛重:21.8Kg       净重:12.8Kg

面板精度

0.2mm

环境特性



环境温度

-40~70°C

工作风速

10m/s

生存风速

13m/s~20m/s
